| 加工定制：否 | 品牌：MURATA/村田 | 型号：LFD181G57DP5B910 |
| 种类：滤波器 | 货号：村田 | 标称频率：2450.00MHzMHz |
| 调整频差：2400.00MHz to 2500.00MHzMHz | 温度频差：1575.50MHzMHz | 总频差：1574.00MHz to 1577.00MHzMHz |
| 负载电容：3WpF | 负载谐振电阻：0.7mmΩ | 激励电平：1.60x0.80mmmW |
| 基准温度：-40℃ to 85℃℃ | 插入损耗： 0.80dB max. (at 25℃)dB | 阻带衰减：20.0dB min.dB |
| 输入阻抗：5425.00MHzkΩ | 输出阻抗：5425.00MHzkΩ |

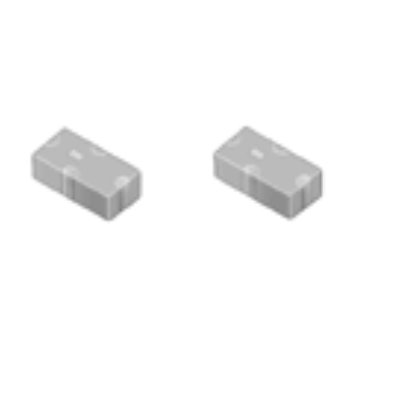

LFD181G57DP5B910
收发双工器是将低频和高频分频的分频器。
1. 低损耗。
2. 小型、薄型、轻量型收发双工器。
3. 可免调整使用。
4. 可回流焊接。
用途 GPS
中心频率{P1}(f1) 2450.00MHz
频率范围{P1}(f1) 2400.00MHz to 2500.00MHz
中心频率{P2}(f2) 1575.50MHz
频率范围{P2}(f2) 1574.00MHz to 1577.00MHz
插入损耗 I)(P1-P3 in f1) 0.80dB max. (at 25℃)
插入损耗 II)(P1-P3 in f1) 0.90dB max. (-40 to +85℃)
插入损耗 I)(P2-P3 in f2) 0.65dB max. (at 25℃)
插入损耗 II)(P2-P3 in f2) 0.75dB max. (-40 to +85℃)
衰减{P1-P3}(in f2) 20.0dB min.
衰减{P2-P3}(in f1) 20.0dB min.
VSWR{P1}(in f1) 2.00 max.
VSWR{P2}(in f2) 2.00 max.
VSWR{P3}(in f1,f2) 2.00 max.
容许功率 3W
工作温度范围 -40℃ to 85℃
长x宽 1.60x0.80mm
厚度(max.) 0.7mm
